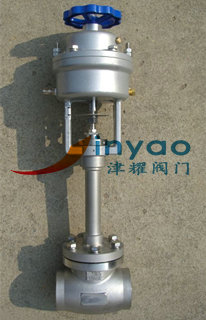

低溫緊急切斷閥DJ661F-40P氣缸充入指定壓力時，活塞上升帶動閥桿開啟閥門，關閉時釋放氣缸內氣體，活塞在彈簧的作用下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。低溫氣動截止閥DJ661F旋轉頂部的手輪帶動閥桿與閥瓣向上運動，可手動開啟閥門。低溫閥門主要應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。
|
低溫氣動截止閥DJ661F-40P參數： 公稱通徑：DN20 ~DN100 公稱壓力：PN4.0 MPa 適用介質：液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 適用溫度：-196℃～+80℃ 氣缸氣源壓力：0.3～0.6MPa 緊急切斷溫度：70±5℃ 閥體、閥桿：ZG0Cr18Ni9 閥蓋、閥瓣：0Cr18Ni9 氣缸/支架：鑄鋁 填料、密封圈：PTFE 焊接形式：插焊 注意事項：忌油 |
低溫緊急切斷閥DJ661F-40P/64P加工介紹：
1、低溫閥門的閥蓋設計為長頸結構，能隔離低溫介質對填料的影響，使閥門啟閉靈活；
2、填料采用柔性石墨或聚四氟乙烯組合式結構，具有良好的抗低溫性能；
3、墊片采用不銹鋼皮夾聚四氟乙烯或柔性石墨纏繞式墊片結構；
4、閥門在關閉時，為防止閥腔內低溫介質因溫度上升，產生氣化異常升壓，在閘板或閥體高壓側設有泄壓結構；
5、閥門的密封面堆焊鈷基硬質合金，硬質合金在低溫下變形小、耐磨損，可保持良好的密封性能。
