活塞式蒸汽減壓閥Y13H工作原理：
內螺紋蒸汽減壓閥Y13H是彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
活塞式螺紋蒸汽減壓閥型號：

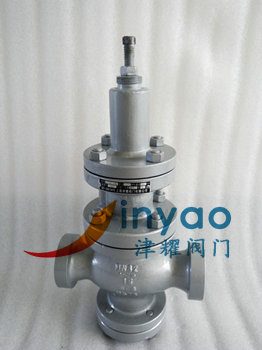

鑄鋼：Y13H-16C，Y13H-25C，Y13H-40C，Y13H-64C
不銹鋼：Y13H-16P，Y13H-25P，Y13H-40P，Y13H-64P
活塞式螺紋蒸汽減壓閥Y13H參數：
|
Y13H/Y內螺紋活塞式蒸汽減壓閥性能參數 |
||
|
公稱壓力(Mpa) |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
最小壓差 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
|
|
Y13H/Y內螺紋活塞式蒸汽減壓閥流量系數(Cv) |
||||||
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
